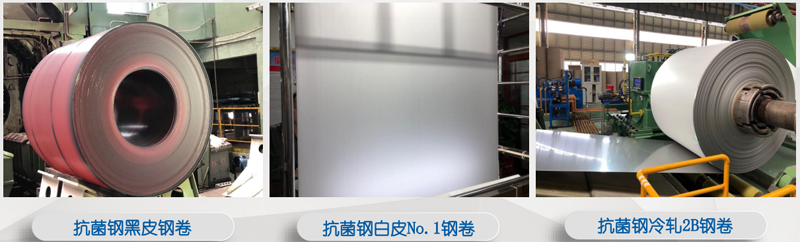

一直以來，無錫市青和不銹鋼有限公司不斷拓寬業務范圍，致力于為客戶提供更周到、更全面的服務。近期，青和在全面了解產品性能、保證產品質量的情況下，積極引進300系抗菌不銹鋼。

現就其各方面性能分析總結如下：

力學性能

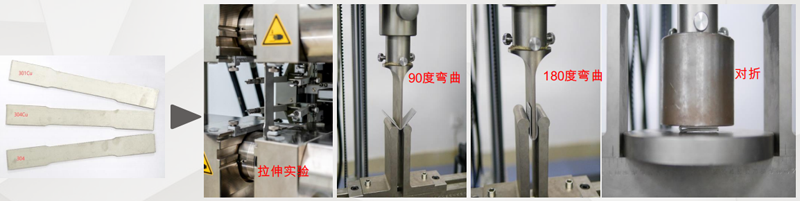

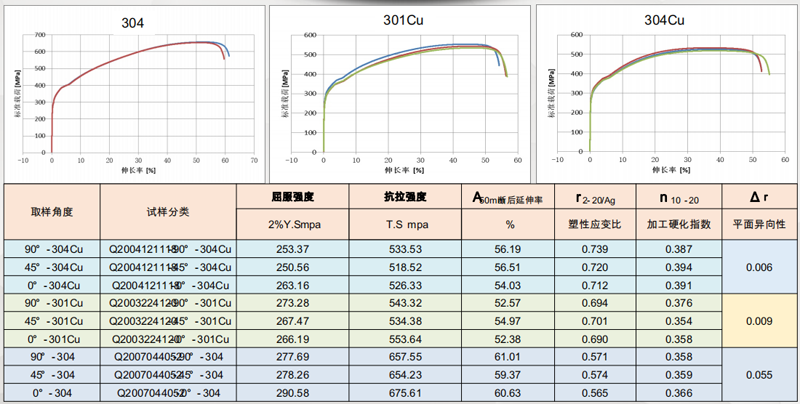

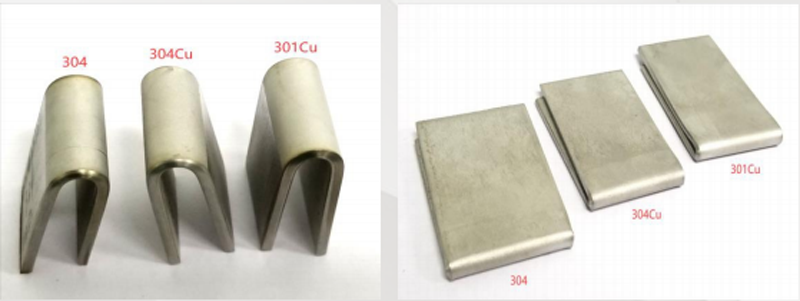

為了測試抗菌不銹鋼的力學性能，測試人員將普通304不銹鋼和304Cu、301Cu試樣置于Zwick Z250型電子萬能材料試驗機分別進行90°、180°、對折彎曲、拉伸試驗和硬度測試，得出結論如下：

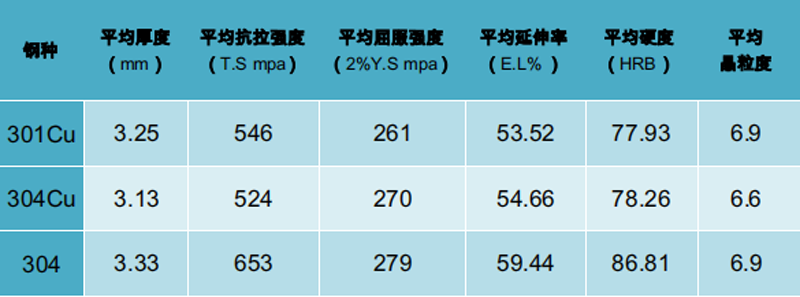

1、機械性能指標304Cu與301Cu接近，彎曲90°時、180°和對折時，所有試樣均無可見裂紋；

2、抗菌鋼的屈服強度更低，有利于冷加工的塑性變形。

冷加工性能

硬化指數n、r值反映了金屬抵抗材料繼續塑性變形的能力，304/301Cu/304Cu鋼種的n、r值依次增大，代表抗菌鋼的均勻變形能力、拉延能力強、沖壓性能好，且▲r均趨近于0，各向異性小，有利于下游的沖壓成型。

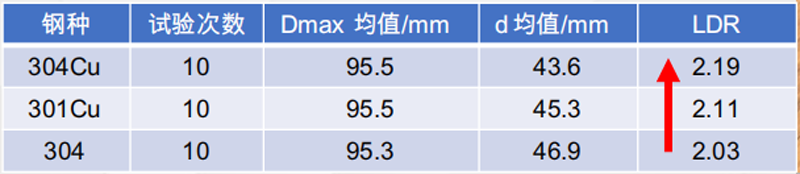

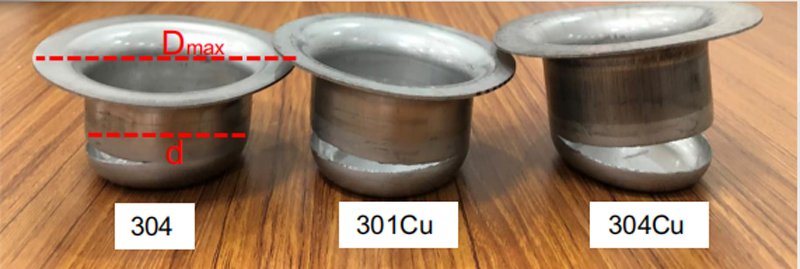

拉深試驗：在法蘭變形區不起皺條線下，金屬薄板在凸模圓角附近抵抗破裂的能力。LDR=Dmax/d

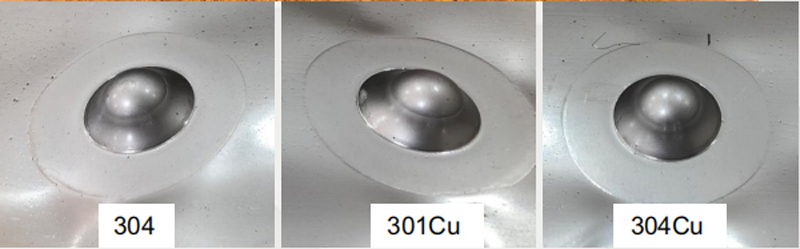

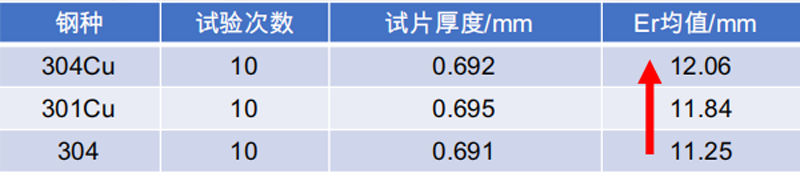

杯凸試驗：用球形沖頭將夾緊的試樣壓入壓模內直至裂縫，所測量的杯突深度即為試驗結果Er值。

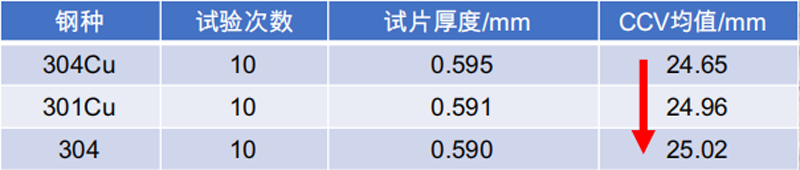

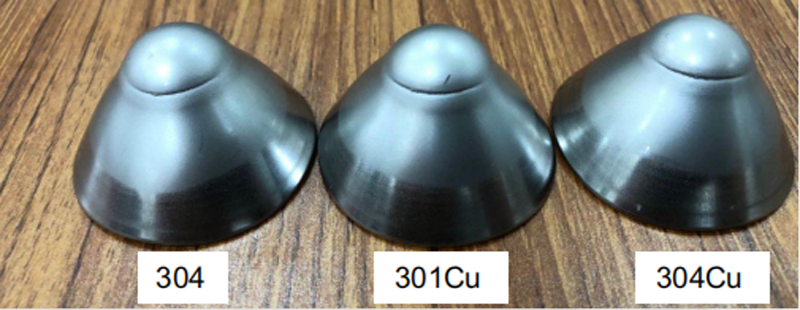

錐杯試驗：通過鋼球對試樣進行“拉深+脹形”復合成形，直到杯底側壁發生破裂，CCV值=（錐杯口部Dmax+Dmin）/2

相同條件下的LDR、Er值越大，CCV值越小，說明304Cu的拉深性能和“拉深+脹形”復合成型性能較優異。

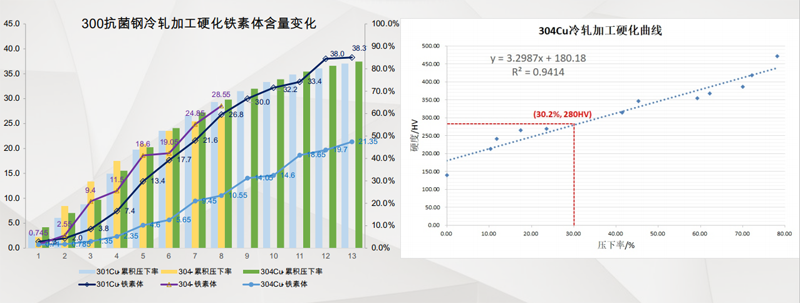

通過測試發現，在冷加工變形條件相同或接近的情況下，301Cu、304Cu抗菌鋼的形變后鐵素體含量相較于普通304不銹鋼明顯減少，在累計壓下率達50%時，304Cu鐵素體含量僅為5%，冷加工成型性優異，在生產保溫杯、廚房水槽等產品時更具優勢。

耐腐蝕性能

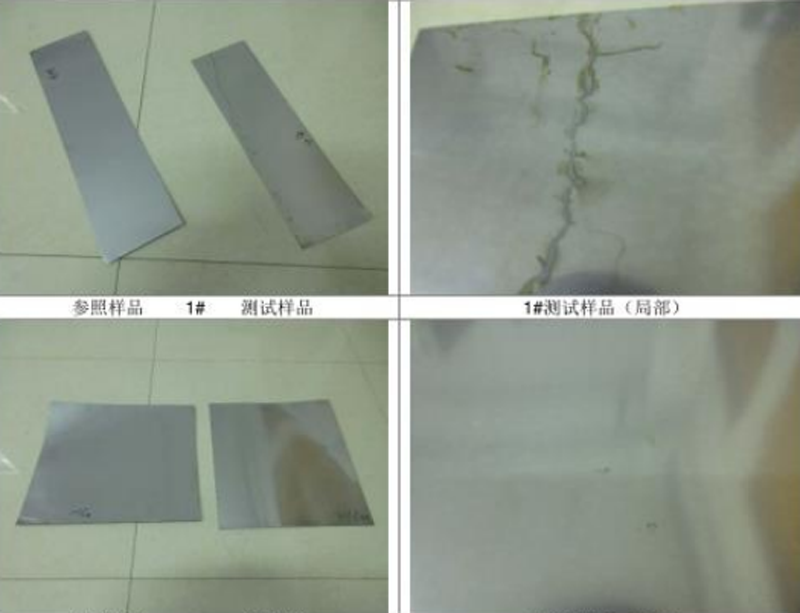

鹽霧腐蝕：經過168小時的鹽霧腐蝕，抗菌鋼304Cu表面無腐蝕缺陷，外觀等級為高級別10級。

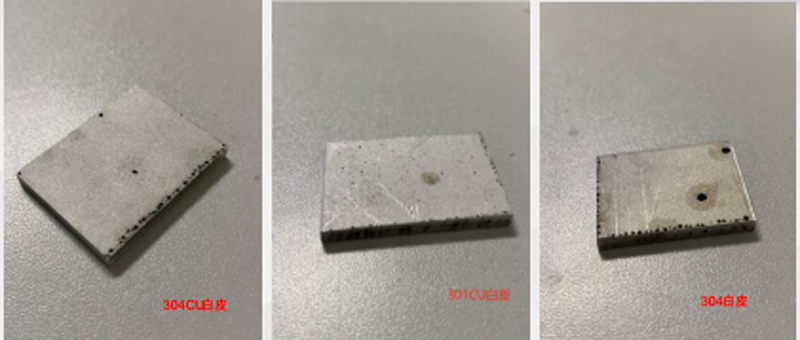

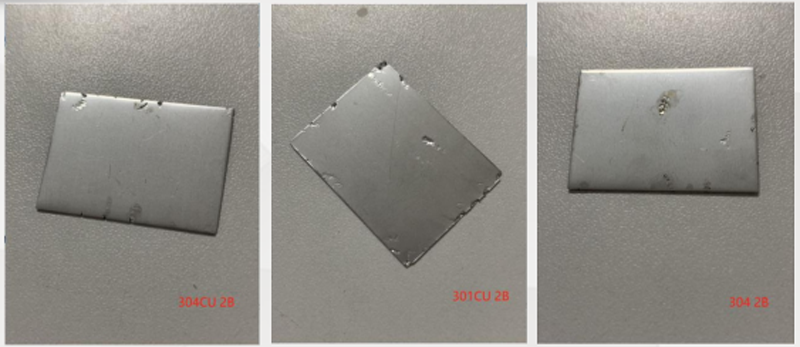

點腐蝕：No.1和2B狀態下304Cu的抗點腐蝕速率低，耐點腐蝕性能優異。

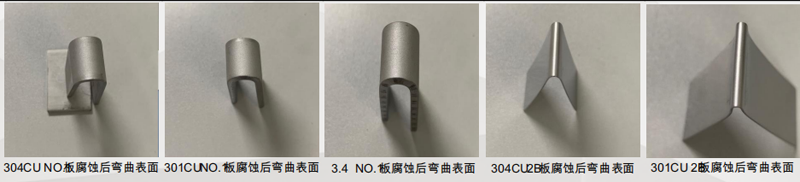

晶間腐蝕：304、301Cu、304Cu No.1和2B板在16小時硫酸-硫酸銅腐蝕試驗，耐晶間腐蝕性能良好。

抗菌性能

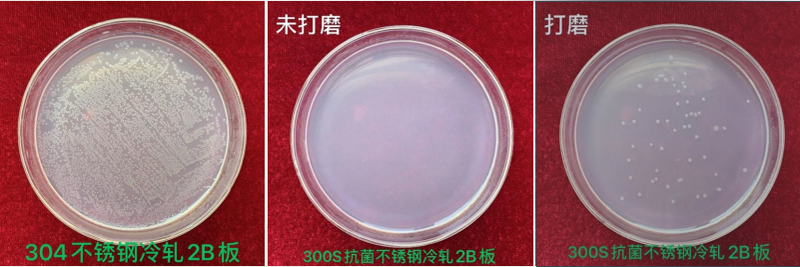

無錫青和引進的抗菌不銹鋼經中科院金屬研究所與廣東省微生物分析檢測中心檢測，對大腸桿菌和金黃色葡萄球菌抗菌率均達到99%以上。經打磨后，300S抗菌鋼2B試片抗菌率仍能達到98%以上，普通304不銹鋼則無抗菌性。

304Cu抗菌不銹鋼經歐盟RoHs、REACH、德國LFGB檢測，符合相關標準要求，為304Cu的推廣應用提供保障。

如果您想進一步了解抗菌不銹鋼，可撥打免費咨詢熱線或在線聯系阿里店鋪客服，感謝您的支持與關注！
